led強光手電筒的發光二極管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化鎵）、GaP（磷化鎵）、GaAsP（磷砷化鎵）等半導體制成的，其核心是PN結。因此它具有一般P-N結的I-N特性，即正向?qū)ǎ聪蚪刂埂舸┨匦浴４送猓谝欢l件下，它還具有發光特性。在正向電壓下，電子由N區注入P區，空穴由P區注入N區。進入對方區域的少數載流子（少子）一部分與多數載流子（多子）復合而發光。

假設發光是在P區中發生的，那么注入的電子與價帶空穴直接復合而發光，或者先被發光中心捕獲后，再與空穴復合發光。除了這種發光復合外，還有些電子被非發光中心（這個中心介于導帶、介帶中間附近）捕獲，而后再與空穴復合，每次釋放的能量不大，不能形成可見光。發光的復合量相對于非發光復合量的比例越大，光量子效率越高。由于復合是在少子擴散區內發光的，所以光僅在靠近PN結面數μm以內產生。

理論和實踐證明，光的峰值波長λ與發光區域的半導體材料禁帶寬度Eg有關，即λ≈1240/Eg（mm）式中Eg的單位為電子伏特（eV）。若能產生可見光（波長在380nm紫光～780nm紅光），半導體材料的Eg應在3.26～1.63eV之間。比紅光波長長的光為紅外光。已有紅外、紅、黃、綠及藍光發光二極管，但其中藍光二極管成本、價格很高，使用不普遍。

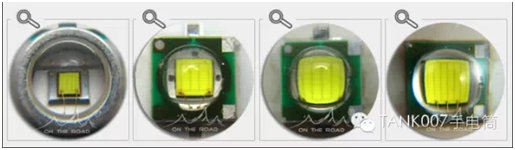

如下是放大了數倍以后的外形對比圖片。

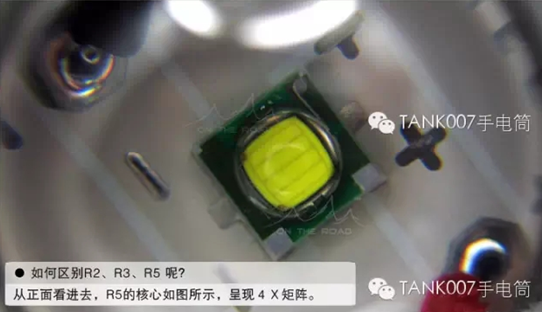

如下是XR-E R2核心的放大圖片，XR-E封裝的Q5與R2是無法從外形上區分的

如下是XP-G封裝的R5核心，是目前主流的LED產品，光效率非常高，最高可達370流明輸出。
